1

Hot-Wire TIG welding Power System（Brand：

Austrian Fronius）

Main power supply: TransTig 5000 Job G/F Hot wire power supply: TransTig2200 Job G/F

Welding method & welding current

Pulse TIG  Peak current: 100-500A  Base current: 100-300A

2

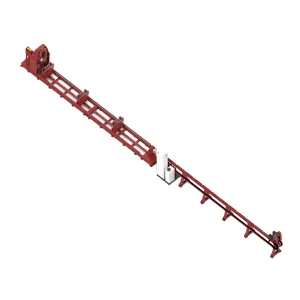

Mechanical part

Floating hollow rotary chuck, adjustable roller frame, welding drive trolley, hydraulic station and its drive oil

pipeline

Maximum welding gun travel 12700mm Speed range: 0-2 rpm Welding gun travel speed: maximum

2500mm/min Chuck electric lifting:travel ≥270mm

3

Control system

PLC: Mitsubishi QR controller

No

Overview of equipment capabilities and functions

1

Range of weldable workpieces

Round tube diameter range: 6-26 inches

Minimum inner diameter after welding for single gun: 130mm Minimum inner diameter after welding for

double gun: 180mm

2

Welding materials

Stainless steel, nickel base, copper alloy, etc.     Wire diameter: 1.0-1.2mm

3

Welding thickness and speed

Single-layer welding thickness :1.0-2.5mm    Welding speed :100-300mm/min

4

Welding position

1G position

5

Equipment function

The wire rope is driven by the hydraulic station, which is stable and reliable. The servo motor drives the

welding gun to move. arc height tracking (AVC), welding parameter storage and call welding time record,

system safety and alarm,remote  monitoring function.
