1

Hot-Wire TIG welding Power System（Brand：Austrian    Fronius）

Main power supply: TransTig 5000 Job G/F Hot wire power supply: TransTig 2200 Job G/F

Welding method & welding current

Pulse TIG  Peak current: 100-500A  Base current: 100-300A

2

Mechanical part

Cross manipulator, welding gun infinite rotation control mechanism

Equipment effective stroke

X axis: 1000mm     Y axis: 3000mm     Z axis：2000mm

3

Control system

Mitsubishi QR controller

4

Option

Turntable

No

Overview of equipment capabilities and functions

1

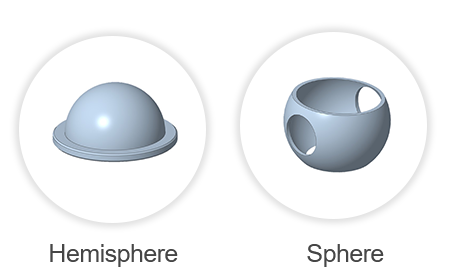

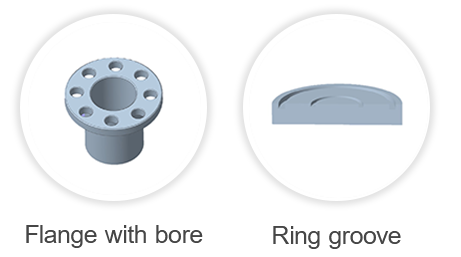

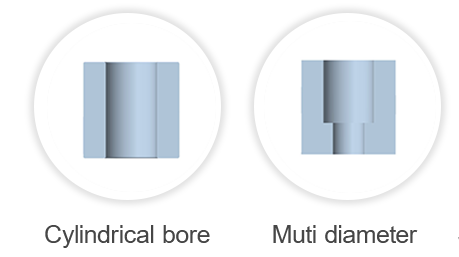

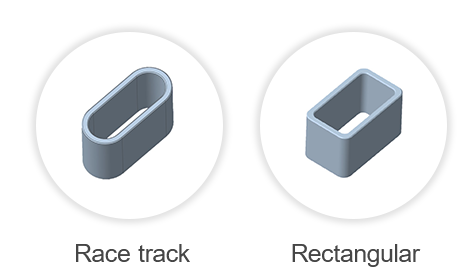

Welding workpiece type

Round pipe, flat circle, valve body intersection line, runway type BOP vertical surface, flat surface,

V-shaped groove, Square plan, square elevation, different diameter channel

2

Welding materials

Stainless steel, nickel base, copper alloy, etc.   Wire diameter: 1.0-1.2mm

3

Welding thickness and speed

Single-layer welding thickness :1.0-2.5mm    Welding speed :100-300mm/min

4

Welding position

1G\2G position

5

Range of weldable workpieces

Minimum post-weld inner diameter 40mm Maximum surfacing inner diameter 800mm

6

Equipment function

Unlimited rotation of welding gun, automatic four-point center finding of workpiece, arc height

tracking (AVC), welding parameter storage and call welding time record, system safety and alarm，

remote monitoring function.
